风机的风量、风压、功率、转速的计算举例

1.风机风量、风压、功率间的换算

应用场景：

（1）在风机选型时，已知风量和风压，估算风机的装机功率。

（2）在风机运行以后，已知风压和功率（或电流），估算运行的风量。

三者的关系：

N1=Q*P/(3600η1*η2*1000)

N=KN1;
      N1-轴功率(kW);

N-实际功率（kW）;

Q-风量(m3/h);

P-风压(Pa);

η1-风机效率可取0.719至0.8；

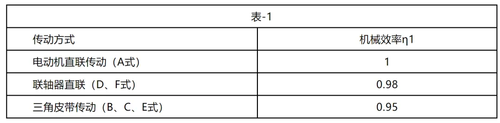

η2-机械传动效率按表-1选取;

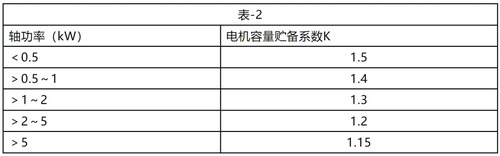

K-电机容量贮备系数，按下表-2进行选取；

注意事项：

（1）在使用压力计算时，压力是指风机进口喉部的压力值，但实际不可测，所以在实际操作时，尽量选择靠近风机进口处的压力值。

（2）在使用功率计算时，功率可以从变频器上直接读取，或者通过测电流进行估算；

（3）在计算时，注意不要把单位带错了。

计算举例：

已知一台风机额定参数风量/静压:78000m3/h、4000Pa，采用联轴器直连。平常变频运行，运行时静压2000Pa，功率50kW，请估算现在的风量？

由上边的公式可以知道：

Q=(N*3600η1*η2*1000 )÷P÷K

=50*3600*0.75*0.98*1000÷2000÷1.15

≈57521m3/h

2 风机的风压、风量、功率与转速的关系

（1）通风机的转速 n 可用转速表直接测量，其数值用每分钟多少转(转/分)来表示。

（2）小型风机的转速一般较高，往往与电动机直接相连。

（3）大型风机的转速较低，一般用皮带传动与电动机相连，改变皮带轮的直径即可调节风机的转速，其关系如下：n1/n2=d2/d1 ，式中：

n1，n2——风机；电动机的转速

d1，d2——风机和电动机的皮带轮的直径。

（4）当转速改变时，风机的特性参数 Q，H，N 的变化可按下式计算：

Q/Q`=n/n`

H/H`=(n/n`)2

N/N`=(n/n`)3

在实际运行中，通常使用变频器来实现转速的变化，即变频，故通常使用频率代替转速。

（5）通风机的几个性能参数不是固定不变的，它们之间都有一定的内在联系。当通风机在管网中工作时，这些参数又受到网路特性的影响，所以要选择好，使用好一台通风机，不但要熟悉通风机的性能，还要了解网路特性以及它们之间的关系。
